Merenje uzlaznog i silaznog signala
Uređaj razdvaja 1310 nm uzlazni signal od ONU jedinice i 1490 i 1550 nm silazni signal od OLT jedinice, pa se priključuje na liniju u radu bez prekida usluge.
O proizvodu

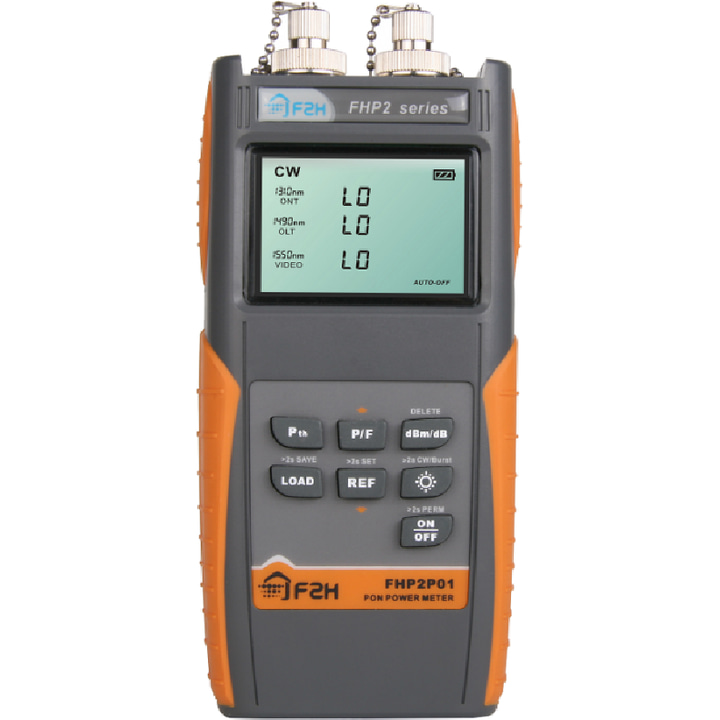

Grandway FHP2P01 je ručni merač optičke snage namenjen PON mrežama. Za razliku od običnog merača, FHP2P01 istovremeno meri više talasnih dužina i razdvaja uzlazni i silazni saobraćaj, pa se priključuje na liniju u radu, bez prekida usluge kod korisnika. Uređaj prepoznaje 1310 nm uzlazni signal, koji od ONU jedinice stiže u kratkim impulsima (burst), i 1490 i 1550 nm silazni signal od OLT jedinice i RF CATV prenosa. Primenjiv je na GPON, EPON i RF CATV mreže. Dva optička porta razdvajaju ONU stranu od OLT i video strane, a merač radi i sa kontinualnim i sa impulsnim signalom na 1310 nm. InGaAs senzor daje tačnost ≤0,5 dB i rezoluciju prikaza 0,01 dB. Deset korisnički podesivih pragova razvrstava očitanje u status "prošlo", "upozorenje" ili "palo", pa tehničar odmah vidi je li nivo signala u dozvoljenim granicama. Uređaj pamti 900 grupa rezultata, puni se i prenosi podatke preko USB Type-C priključka, a opciono podržava i Bluetooth vezu. Napaja se sa dve Ni-MH AA baterije kapaciteta 2500 mAh. Dimenzija je 160 × 76 × 45 mm i mase 400 g.
Tehničke informacije
| Tip | PON merač optičke snage |
|---|---|
| Talasne dužine | 1310 nm (burst/CW), 1490 nm, 1550 nm |
| Mreže | GPON, EPON, RF CATV |
| Senzor | InGaAs |
| Tačnost | ≤0,5 dB |
| Rezolucija prikaza | 0,01 dB |
| Jedinice | dBm / dB |
| 1310 nm (burst) | od -32 do +10 dBm |
|---|---|
| 1310 nm (CW) | od -40 do +10 dBm |
| 1490 nm | od -50 do +13 dBm |
| 1550 nm | od -50 do +26 dBm |
| Optički portovi | 2× FC/SC (UPC ili APC) |
|---|---|
| Pamćenje | 900 grupa rezultata |
| Punjenje i prenos podataka | USB Type-C, opciono Bluetooth |
| Baterija | 2× Ni-MH AA 2500 mAh, adapter 5 V / 1 A |
| Dimenzije | 160 × 76 × 45 mm |
| Masa | 400 g |
Zašto baš ovaj proizvod
Uređaj razdvaja 1310 nm uzlazni signal od ONU jedinice i 1490 i 1550 nm silazni signal od OLT jedinice, pa se priključuje na liniju u radu bez prekida usluge.
FHP2P01 meri i kontinualni i impulsni signal na 1310 nm, jer ONU jedinica u PON mreži emituje upravo u kratkim impulsima, a ne neprekidno.
Deset korisnički podesivih pragova razvrstava očitanje u status prošlo, upozorenje ili palo, pa tehničar odmah vidi je li nivo signala u granicama.
Uređaj se puni i prenosi sačuvanih 900 grupa rezultata preko USB Type-C priključka, a opciono podržava i Bluetooth vezu.
