Svi Core signali na pinskim redovima
RAK13002 izvodi I2C, SPI, UART, GPIO i ADC signale WisBlock Core modula na standardne pinske redove sa rasterom 2,54 mm. Spoljašnje komponente se priključuju jednostavno, žicama ili pločicom.
O proizvodu

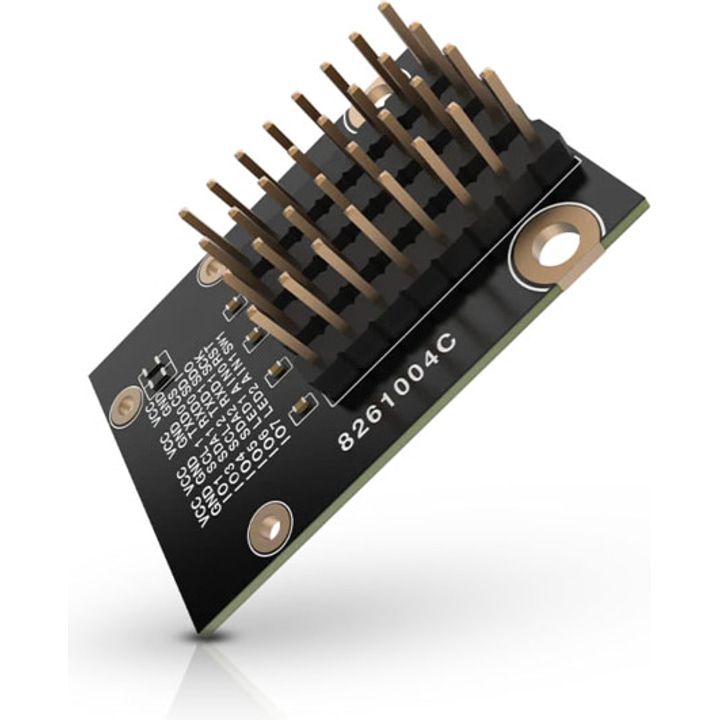

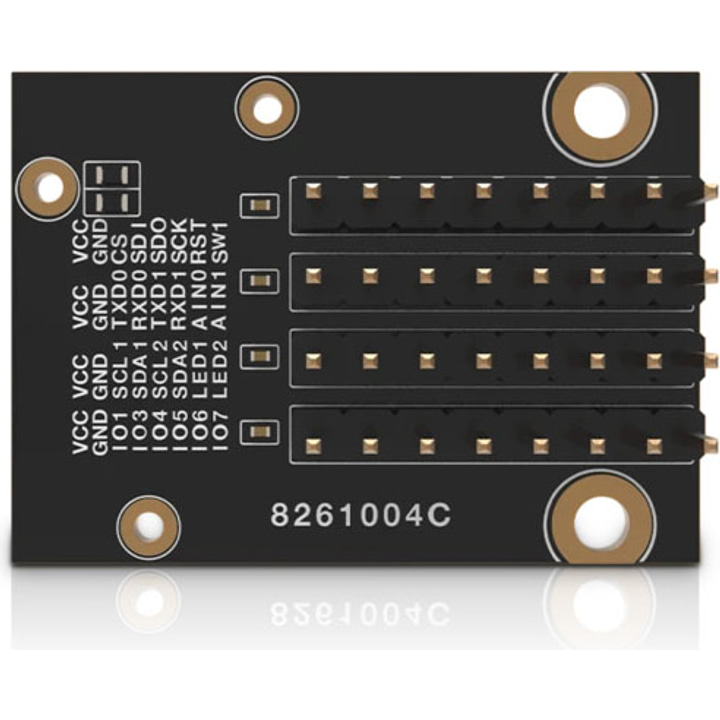

RAK13002 je WisBlock IO modul namenjen proširenju sistema spoljašnjim digitalnim i analognim komponentama. Izvodi sve signale WisBlock Core modula, I2C, SPI, UART, GPIO i ADC, na standardne pinske redove sa rasterom od 2,54 mm, čime se lako priključuju spoljašnji uređaji i komponente. Modul nudi dva I2C interfejsa, dva UART interfejsa, jedan SPI interfejs, šest GPIO linija i dva ADC ulaza. Tako se WisBlock projekat ne ograničava na gotove RAK module nego se proširuje praktično bilo kojom komponentom. Montira se na IO slot WisBlock Base ploče, a radi kao deo rešenja koje sadrži i WisBlock Core i Base modul.
Tehničke informacije
| I2C | 2 interfejsa |
|---|---|
| UART | 2 interfejsa |
| SPI | 1 interfejs |
| GPIO | 6 linija |
| ADC | 2 ulaza |
| Pinski red | standardni raster 2,54 mm |
| Montaža | IO slot WisBlock Base ploče |
|---|---|
| Konektor | standardni WisBlock konektor |
| Zahtev sistema | uz WisBlock Core i Base modul |
Zašto baš ovaj proizvod
RAK13002 izvodi I2C, SPI, UART, GPIO i ADC signale WisBlock Core modula na standardne pinske redove sa rasterom 2,54 mm. Spoljašnje komponente se priključuju jednostavno, žicama ili pločicom.
Modul nudi dva I2C, dva UART, jedan SPI, šest GPIO linija i dva ADC ulaza. To je dovoljno za istovremeno povezivanje više različitih komponenti.
Pošto izvodi sirove signale Core modula, RAK13002 omogućava da se u WisBlock projekat uključi i komponenta koju RAK ne pravi, bez čekanja na gotov modul.
