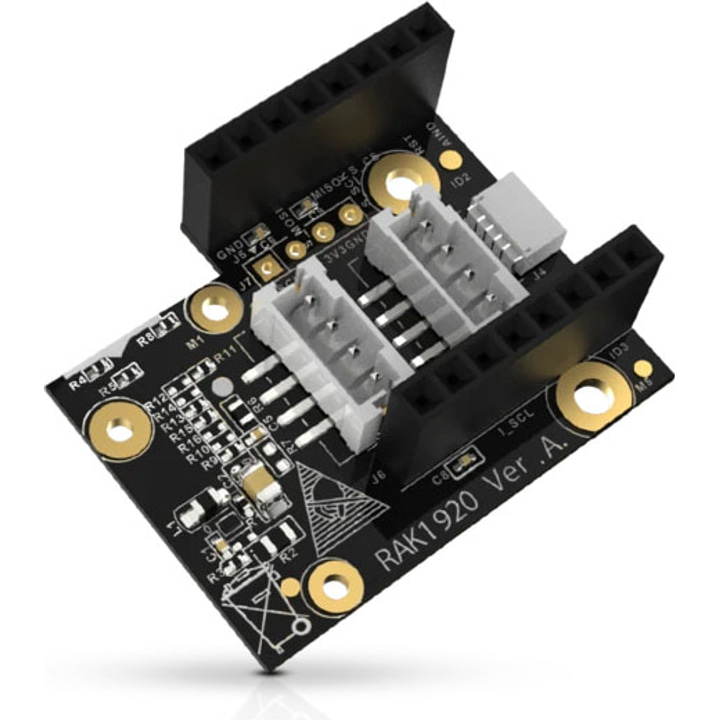

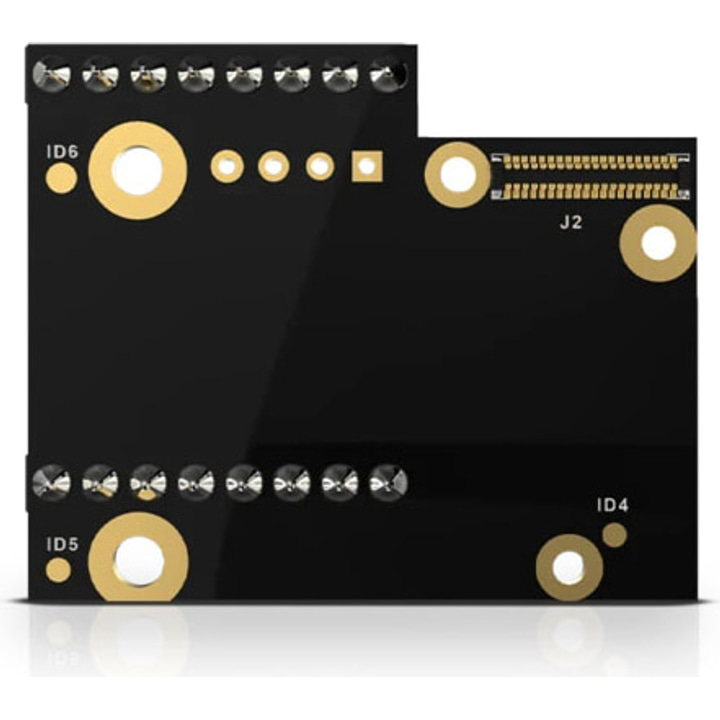

Rak Wireless Wisblock Sensor Adapter Module

Kôd proizvoda RAK1920

Spaja Mikroe Click, SparkFun Qwiic i Seeed Grove senzore na WisBlock
Napajanje senzora naponom 3,3 V ili 5 V
Podrška za I2C, UART, ADC i digitalne I/O senzore
Povezuje se na WisBlock Base ploču preko IO slota

Cena na upit

Stanje na proveru

Pošaljite upit

Integracija i održavanje sistema Telemet, vodeći sistem integrator u Srbiji, stoji vam na usluzi.

O proizvodu

Detaljan opis

RAK1920 je adapterski modul iz WisBlock Interface serije, namenjen povezivanju senzora drugih proizvođača na WisBlock platformu. Na jednoj ploči okuplja tri raširena interfejsa IoT tržišta: Mikroe Click Boards preko mikroBUS konektora, SparkFun Qwiic Connect i Seeed Grove. Time se u WisBlock projekat uključuju senzori koje RAK ne pravi, bez prilagođavanja hardvera. Modul podržava I2C, digitalne ulaze i izlaze, UART i ADC senzore sa Grove interfejsom, kao i napajanje senzora naponom od 3,3 V ili 5 V. Ima i rezervni I2C interfejs za generičke senzore. RAK1920 se povezuje na WisBlock Base ploču preko IO slota i radi kao deo rešenja koje uvek sadrži i WisBlock Core i Base modul.

Tehničke informacije

Detaljne specifikacije

Podržani interfejsi

Mikroe Click Boards	mikroBUS konektor
SparkFun Qwiic	Qwiic Connect interfejs
Seeed Grove	I2C, digitalni I/O, UART i ADC senzori
Rezervni I2C	za generičke I2C senzore (samo 3,3 V)

Napajanje

Napajanje modula (VBAT)	2,6 – 4,2 V
Naponi za senzore	3,3 V i 5 V
Izlaz boost pretvarača	do 50 mA

Integracija

Povezivanje	WisBlock Base ploča, preko IO slota
Zahtev sistema	uz WisBlock Core i Base modul

Zašto baš ovaj proizvod

Ključne prednosti

Tri ekosistema senzora na jednom modulu

RAK1920 okuplja Mikroe Click, SparkFun Qwiic i Seeed Grove interfejse. Senzor koji RAK ne pravi ipak može da uđe u WisBlock projekat, bez prepravki hardvera.

Napajanje senzora na 3,3 V i 5 V

Ugrađeni boost pretvarač daje i 5 V liniju pored 3,3 V, pa modul napaja i senzore koji traže viši napon. Izvor od 3,3 V se uključuje preko WisBlock Core modula.

I2C, UART, ADC i digitalni I/O

Grove deo podržava I2C i digitalne senzore odmah, a uz izmenu nekoliko otpornika i UART ili ADC senzore. Rezervni I2C interfejs ostaje za generičke module.
