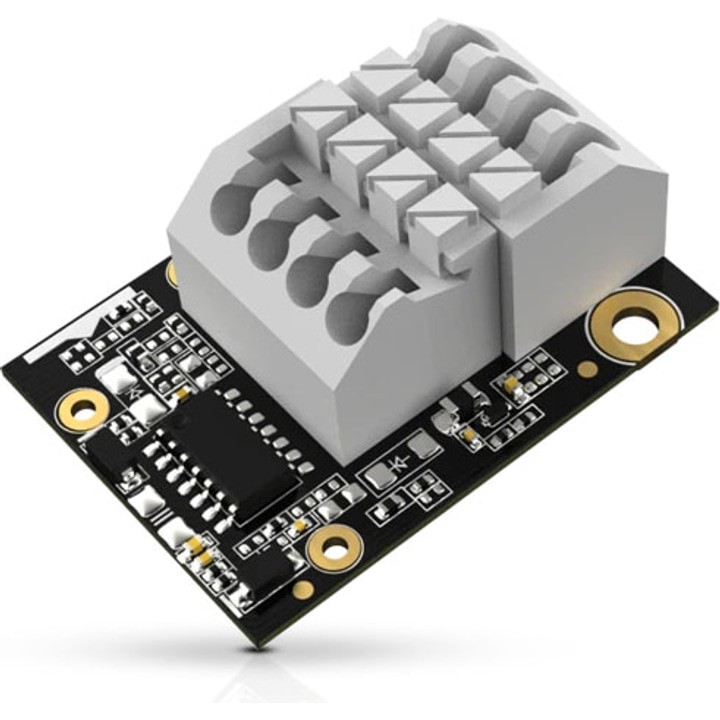

Rak Wireless Wisblock 0-5v Interface Module

Kôd proizvoda RAK5811

Dva ulazna kanala 0-5 V, tačnost konverzije 10 mV
Ugrađeni izlaz od 12 V za napajanje spoljašnjih senzora
Brze stezaljke, priključenje bez posebnog alata
ESD zaštita 2 kV, radni opseg -30 do +65 °C

Cena na upit

Stanje na proveru

Pošaljite upit

Integracija i održavanje sistema Telemet, vodeći sistem integrator u Srbiji, stoji vam na usluzi.

O proizvodu

Detaljan opis

RAK5811 je WisBlock interfejs modul namenjen povezivanju analognih senzora sa naponskim izlazom 0-5 V. Signal se preko IO magistrale vodi do WisBlock Core modula, gde ga MCU digitalizuje i prosleđuje dalje, na primer preko LoRa veze. Radi kao deo modularnog rešenja koje uvek sadrži i WisBlock Core i Base modul. Modul ima dva ulazna kanala 0-5 V i precizan operacioni pojačavač, sa tačnošću konverzije od 10 mV. Ugrađeni DC-DC pretvarač daje izlaz od 12 V za napajanje spoljašnjih, na primer industrijskih senzora. Senzori se priključuju preko brzih stezaljki koje rade bez posebnog alata, što pojednostavljuje ugradnju na terenu. Modul ima ESD zaštitu od 2 kV i radi u opsegu od -30 do +65 °C, a Core modul može da ga isključi radi uštede energije.

Tehničke informacije

Detaljne specifikacije

Analogni ulaz

Ulazni kanali	2× 0-5 V
Tačnost konverzije	10 mV
Rezolucija uzorkovanja	5 mV
Maksimalni ulazni napon	5,3 V
ESD zaštita	2 kV (HBM)

Napajanje

Ulazni napon	3,0 – 3,6 V
Izlaz za senzore	12 V, do 30 mA
Štedljivi režim	Core modul može da isključi RAK5811 u mirovanju

Mehanika i okruženje

Čip	STMicroelectronics LM2902
Priključak	brze stezaljke, bez posebnog alata
Radna temperatura	od -30 do +65 °C
Dimenzije modula	35 × 25 mm
Montaža	IO slot WisBlock Base ploče

Zašto baš ovaj proizvod

Ključne prednosti

Analogni 0-5 V senzori u WisBlock sistemu

RAK5811 prima napon 0-5 V na dva nezavisna kanala i vodi ga do WisBlock Core modula na digitalizaciju. Senzori sa naponskim izlazom tako ulaze u IoT rešenje bez zasebne elektronike.
