Merenje uzlaznog i silaznog signala
Uređaj razdvaja 1310 nm uzlazni signal od ONU jedinice i 1490 i 1550 nm silazni signal od OLT jedinice, pa se priključuje na liniju u radu bez prekida usluge.
O proizvodu

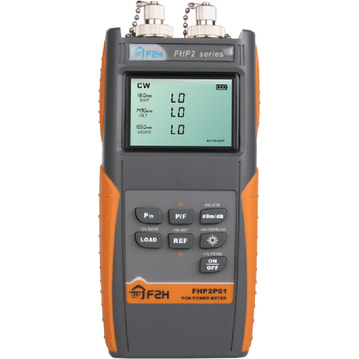

Grandway FHP2P01 je ručni merač optičke snage namenjen PON mrežama. Za razliku od običnog merača, FHP2P01 istovremeno meri više talasnih dužina i razdvaja uzlazni i silazni saobraćaj, pa se priključuje na liniju u radu, bez prekida usluge kod korisnika. Uređaj prepoznaje 1310 nm uzlazni signal, koji od ONU jedinice stiže u kratkim impulsima (burst), i 1490 i 1550 nm silazni signal od OLT jedinice i RF CATV prenosa. Primenjiv je na GPON, EPON i RF CATV mreže. Dva optička porta razdvajaju ONU stranu od OLT i video strane, a merač radi i sa kontinualnim i sa impulsnim signalom na 1310 nm. InGaAs senzor daje tačnost ≤0,5 dB i rezoluciju prikaza 0,01 dB. Deset korisnički podesivih pragova razvrstava očitanje u status "prošlo", "upozorenje" ili "palo", pa tehničar odmah vidi je li nivo signala u dozvoljenim granicama. Uređaj pamti 900 grupa rezultata, puni se i prenosi podatke preko USB Type-C priključka, a opciono podržava i Bluetooth vezu. Napaja se sa dve Ni-MH AA baterije kapaciteta 2500 mAh. Dimenzija je 160 × 76 × 45 mm i mase 400 g.
Tehničke informacije
| Tip mjerenja | PON merač snage |
|---|---|
| Kalibrisane talasne dužine | 1310 nm, 1550 nm, 1490 nm |
| Podržane PON mreže | EPON, GPON, RF CATV |
| Tip optičkog detektora | InGaAs |
| Tačnost mjerenja optičke snage | 0.5 dB |
| Rezolucija prikaza mjerenja | 0.01 dB |
| Kapacitet memorije mjerenja | 900 rezultata |
| Opsezi PON mjerenja | 1310 burst: od -32 do +10 dBm; 1310 cw: od -40 do +10 dBm; 1490: od -50 do +13 dBm; 1550: od -50 do +26 dBm |
|---|
| Broj optičkih portova | 2 kom. |
|---|---|
| Tipovi optičkih konektora | FC/UPC, FC/APC, SC/UPC, SC/APC |
| Port za punjenje | USB Type-C |
|---|---|
| Interfejsi uređaja | USB Type-C, Bluetooth |
| Kapacitet baterije | 2500 mAh |
| Tip baterije | Ni-MH |
| Format baterije | AA |
| Napomena o bateriji | adapter 5 V / 1 A |
| Dužina | 160 mm |
| Širina | 76 mm |
| Visina | 45 mm |
| Masa | 0.4 kg |
|---|
Zašto baš ovaj proizvod
Uređaj razdvaja 1310 nm uzlazni signal od ONU jedinice i 1490 i 1550 nm silazni signal od OLT jedinice, pa se priključuje na liniju u radu bez prekida usluge.
FHP2P01 meri i kontinualni i impulsni signal na 1310 nm, jer ONU jedinica u PON mreži emituje upravo u kratkim impulsima, a ne neprekidno.
Deset korisnički podesivih pragova razvrstava očitanje u status prošlo, upozorenje ili palo, pa tehničar odmah vidi je li nivo signala u granicama.
Uređaj se puni i prenosi sačuvanih 900 grupa rezultata preko USB Type-C priključka, a opciono podržava i Bluetooth vezu.
